Antena Vertipolo Dual Band para Recepção ( RX )

Para quem é, ou gosta de radioescuta e não tem muito espaço para antenas, aqui está uma boa dica de uma antena bibanda para VHF e UHF de baixo custo, fácil de construir e com um bom desempenho. A antena tem concepção simples, uma dipolo vertical, cuja cada lado tem o comprimento diferente, pois um lado é para VHF (o mais longo) e o outro UHF, o lado mais curto.

Você deve estar se perguntando como ligar o cabo coaxial, mas veja bem, o cabo coaxial não pode ser ligado direto na antena, pois dependendo de onde você ligasse o vivo do cabo, só essa banda iria funcionar. Mas no caso desta antena o problema é solucionado de maneira simples, é usado um balum de 300 Ohm para 75 Ohm, podemos dizer então a grosso modo que o sinal é misturado, desbalanceado e a partir dai os dois lados da dipolo passam a receber sinais de RF.

Qual a diferença entre a dipolo vertical e horizontal?

A diferença de colocar a dipolo na horizontal ou na vertical é a polarização de quem está transmitindo, por exemplo, rádios broadcasting, radios HT e antenas plano terra transmitem na polarização vertical e essas transmissões são melhores captadas por antenas verticais. Já emissoras de TV e antenas yagi direcionais, transmitem na polarização horizontal e essas transmissões são melhores captadas por antenas horizontais.

Isso não quer dizer que você vai deixar de receber um determinado sinal só pelo motivo que você tem uma antena de polarização vertical e a transmissão foi feita em uma polarização horizontal. Esses fatores só são levados em conta para quem quer captar sinais muito fracos ou praticantes de DX (contato a longa distância).

Construindo a Dipolo VHF e UHF

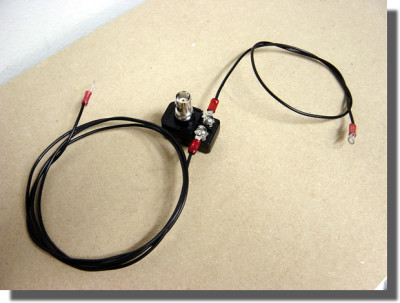

Existe uma medida padrão para essa antena, de um lado (VHF) tem 48 polegadas ou 121.92 centímetros, já o outro lado (UHF) tem 18 polegadas ou 45.72 centímetros. Você pode construir com tubo de alumínio ou cobre, ou então com fio como o da imagem abaixo.

O balum 300×75 Ohm é o que se usa em antenas de TV. Eu montei essa antena é seu resultado foi muito bom, recomendo.

Fonte original e créditos :  Antena Dipolo Vertical VHF e UHF (novaeletronica.com.br)

Meu comentário a respeito dessa antena :  Posso falar com toda a sinceridade e experiência própria, essa antena é excelente ! Lembrando que é uma antena apenas para RECEPÇÃO ( Não pode transmitir com ela ) , excelentes resultados em VHF, UHF , AVIAÇÃO e até mesmo  recepção de sinais SATCOMs ( Satélite apelidado de Bolinha ) fiz a comparação dessa antena com minha plano terra para aviação de 1/4 de onda e essa é muito mais superior em ganho e desempenho , nota 10 ! Recomendo a todos.

Dúvidas, melhoramentos ou sugestões , entre em contato comigo.
73 / QRV - Mauricio Pimenta PY4ID.
